Rise-5001型喷雾激光粒度仪

喷雾激光粒度仪

一、产品简介

Rise-5001喷雾激光粒度仪是根据雾滴测定的需要，采用夫琅和费衍射原理和全量程米氏（ Mie）散射理论专门设计开发的一款激光粒度分析仪，可实时测量雾滴粒度分布，具有测试速度快、测量范围宽，全自动操作等特点。

适用于喷嘴制造、喷雾、喷雾干燥、燃油喷雾、结冰风洞、水雾、烟雾、消防干粉、气雾剂生产等行业的粒度测量。

二、仪器性能

测试原理：全量程米氏（ Mie）散射理论，夫朗和费散射理论。

测量范围：0.1μm～1200um，全量程不分档测试。

测试精度：重复性误差＜1％

信号光源：采用He-Ne激光气体光源，波长0.6328微米，寿命25000小时。

工作电源：AC220V ±10％ 200W

产品重量：20kg

输出报告：输出报告中有粒度分布曲线和粒度数据图表，有D10、D50、D90、索特直径（SMD）和比表面积等特征参数，另有自定义参数可根据需要自行输入。

软件运行环境：Windows 98/XP/7/8/10系统均可运行。

软件具有著作权以及软件登记证书，行业经验十九年。

三、仪器特点

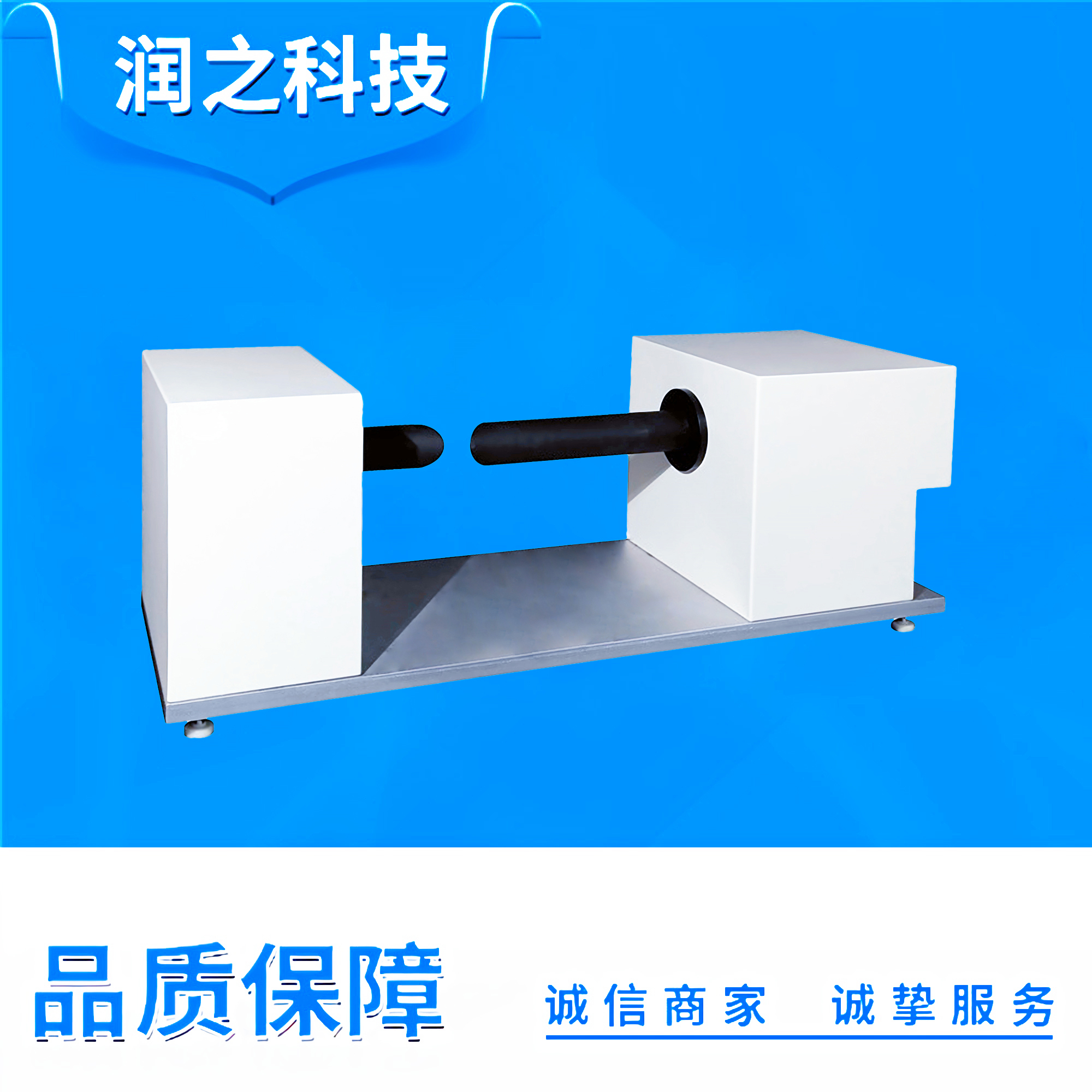

仪器结构为连体式：

仪器主机与测试部件装置固定在一个光学平台上，并且选用单一高稳定He-Ne气体激光光源，相比于其他类型的激光器具有单色性好、相干性高、发散角小、稳定性强等优点，确保了光路稳定，提升了检测精度。

取样检测区域，经过科学精密测量，确定Z佳检测距离，避免了雾滴多重性叠加造成的数据不稳定。

专业设计：采用大口径广角傅立叶透镜，光路自动对中系统。

操作简便：标准、量化、简单的操作能够在短时间内熟练掌握，测试数据过程在数秒钟完成。

可视性强：测试软件界面友好，测试过程清晰可见。标准、量化、简单的操作，有效缩短了测试时间，降低了对操作人员的要求。

适应性强：独特的专业设计，有效的防止颠簸、灰尘，雾滴等影响，便于在各种恶劣环境下工作。

设备维护：全面的技术培训和内容详尽的使用操作说明书、软件在线帮助使操作人员能准确操作、解决疑问、排除故障。

四、软件功能

PADMAS颗粒粒度测量分析系统（Particle Diameter Measure & Analysis System）功能强大，测试数据可以做平均、统计、比较和模式转换等处理，并且支持定时存取功能，可以实时动态分析不同时间雾滴粒度状态；

数据处理具有微分分布、累积分布、标准分级、R-R分布、自定义分级、按目分级和数量分布等多种格式。

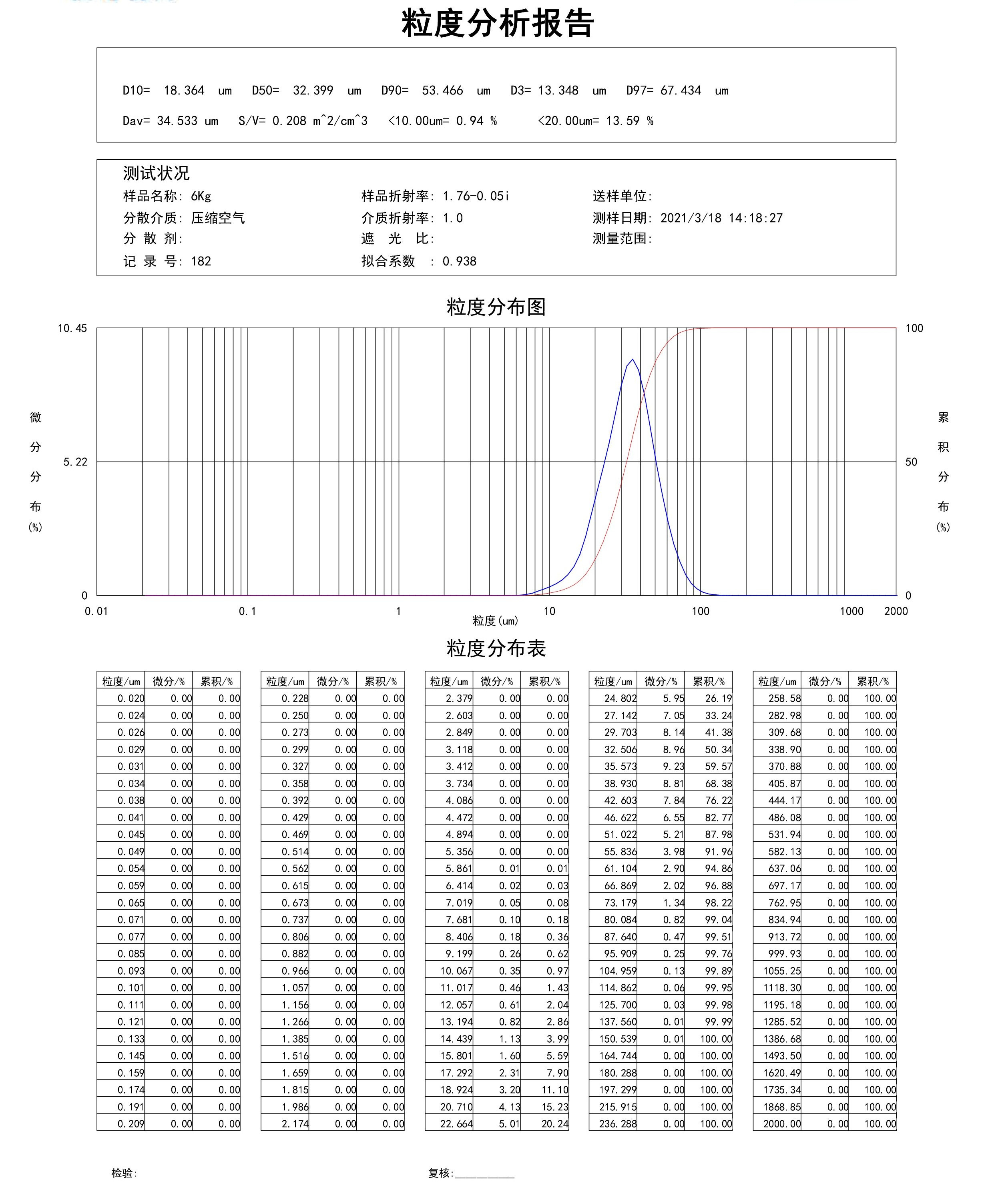

测试报告中有粒度分布图形和粒度数据图表，有D10、D50、D90、索特尔直径（SMD）和比表面积等特征参数，有四个自定义参数根据需要自行输入，重量比表面积与体积比表面积可以互换。粒度数据可保存到EXCEL。支持中、英文格式测试报告打印，页眉和页脚可根据需要进行修改，有打印预览功能，能够将粒度分布图形和粒度数据图表存成图片或PDF格式，便与WORD交互使用。可根据用户需要增加其他处理功能。报告模板如下（可自定义）

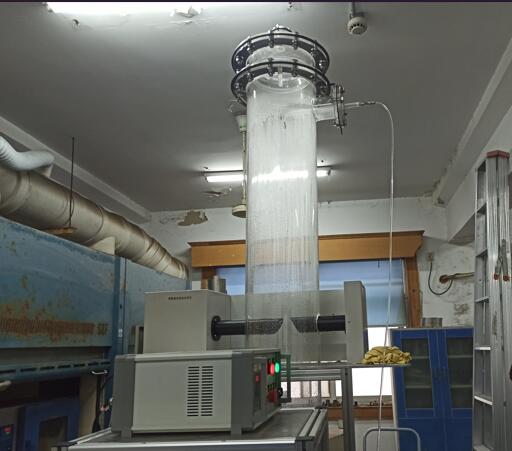

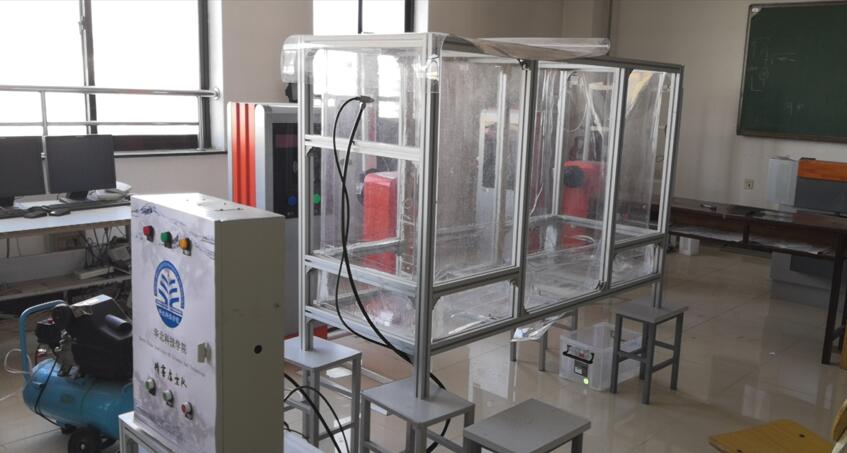

五、客户现场

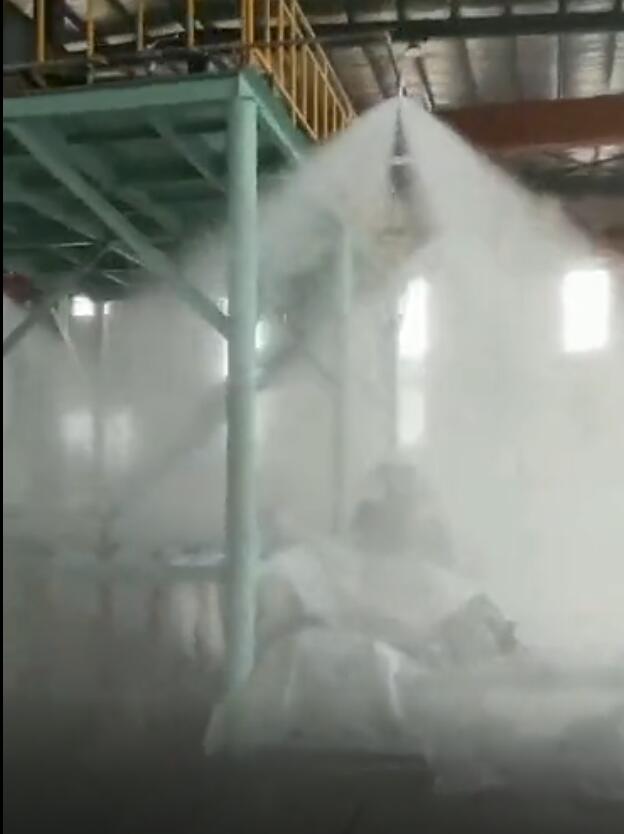

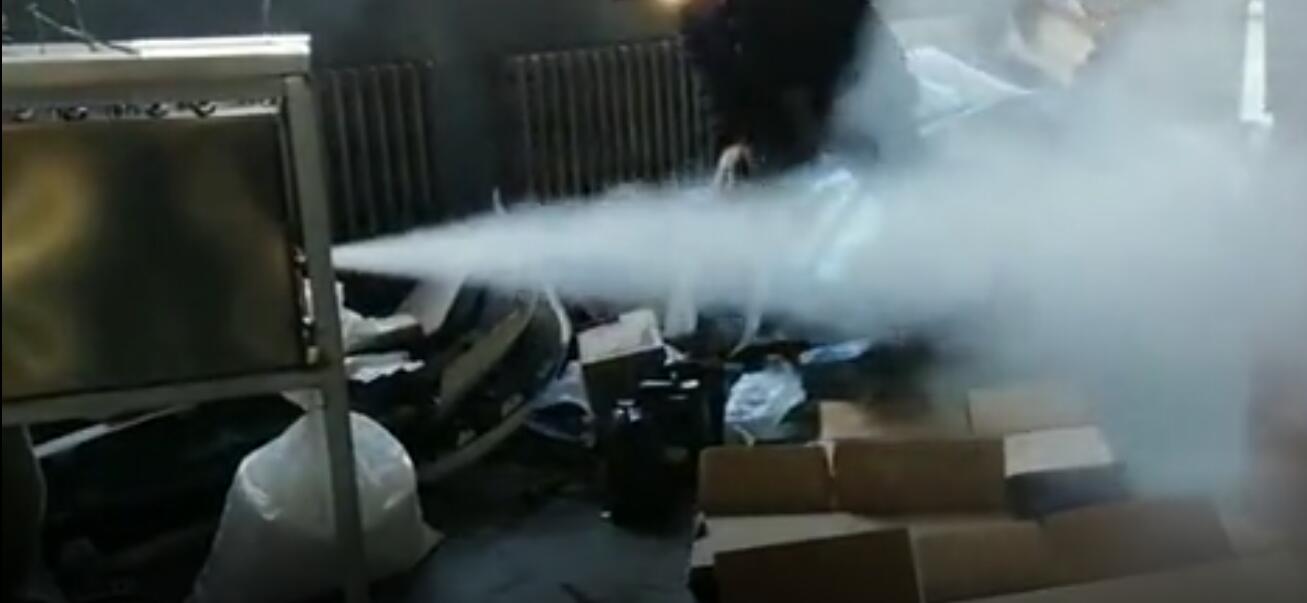

根据喷雾环境不同，设备都会相应调整，以下部分应用场景供参考

六、代表客户：中国重汽、凯德斯、巨有科技、上海交大等
